Телекоммуникационный шкаф: как выбрать конструкцию под свою задачу

Телекоммуникационный шкаф представляет собой металлический корпус с внутренней рамой стандарта 19 дюймов, в который монтируют коммутаторы, патч-панели, маршрутизаторы, источники бесперебойного питания и другое активное и пассивное оборудование.

Основных типов два: настенные модели высотой от 4 до 18 юнитов и напольные конструкции высотой до 47 юнитов. Ключевые параметры выбора сводятся к высоте в юнитах, глубине корпуса, степени защиты по IP, допустимой нагрузке и способу охлаждения. Ошибка в глубине или в запасе по юнитам обходится дороже всего, потому что заменить корпус с уже смонтированным оборудованием сложно. Ниже разобраны конструкция, типоразмеры, материалы, схемы вентиляции, порядок монтажа и типичные ошибки, а в конце собраны ответы на частые вопросы.

Что такое телекоммуникационный шкаф и какие задачи он решает

Телекоммуникационный шкаф выполняет роль защищённого и упорядоченного места хранения сетевого оборудования. Внутри корпуса расположены вертикальные профили с перфорацией и стандартным расстоянием между монтажными отверстиями, благодаря чему любое устройство, изготовленное под 19-дюймовый стандарт, встаёт на своё место без переделок. Снаружи это обычный металлический ящик с дверью, а внутри работает продуманная система крепления, вентиляции и разводки кабеля. Такая конструкция появилась в телефонии ещё в середине прошлого века и с тех пор стала общим языком для производителей оборудования по всему миру.

Правильно подобранный телекоммуникационный шкаф закрывает сразу несколько задач. Он защищает технику от пыли, влаги, случайных ударов и посторонних рук. Он собирает десятки кабелей в понятную структуру, где каждый патч-корд подписан и найти нужный порт можно за секунды. Он же организует отвод тепла, потому что коммутаторы и серверы греются постоянно, а перегрев сокращает срок службы электроники в разы. Наконец, корпус экономит место: вертикальная компоновка позволяет разместить на площади в половину квадратного метра оборудование, которое иначе заняло бы целый стол.

Есть и организационная сторона вопроса. Когда техника лежит на полке или стоит на подоконнике, любая перестановка превращается в разбор клубка проводов. Шкаф задаёт дисциплину монтажа, и обслуживание сети становится предсказуемым. Подрядчик, который придёт через два года, разберётся в схеме без длинных объяснений.

Из чего состоит конструкция

Основа любой модели, это сварной или разборный каркас из листовой стали. К нему крепятся боковые стенки, крыша, основание и двери. Внутри установлены две или четыре вертикальные монтажные направляющие с шагом отверстий по стандарту, именно они принимают на себя вес оборудования. Направляющие обычно можно передвигать по глубине, что позволяет подстроить корпус под технику разного размера.

Дверь чаще всего изготавливают в трёх вариантах: цельнометаллическая, со стеклянной вставкой из закалённого стекла и перфорированная. Металлическая дверь лучше защищает от пыли и любопытных глаз. Стеклянная удобна там, где нужно видеть индикацию оборудования, не открывая корпус. Перфорированная пропускает воздух и подходит для техники с высоким тепловыделением. Замок ставят поворотный с ключом, реже с кодовой панелью или электронной картой.

Крыша и основание снабжены кабельными вводами, закрытыми заглушками или щёточными вставками. Щётка удобнее: она пропускает провода и одновременно задерживает пыль. В напольных моделях основание оснащают либо регулируемыми ножками, либо роликами, а иногда и тем и другим одновременно. Ролики нужны на этапе монтажа, ножки фиксируют корпус в рабочем положении и компенсируют неровности пола.

Комплектацию дополняют полки, кабельные органайзеры, блоки розеток, вентиляторные модули, панели заглушек и шина заземления. Часть этих элементов входит в базовую поставку, часть докупают отдельно. При расчёте бюджета стоит сразу закладывать аксессуары, потому что голый корпус без органайзеров и питания в работу не введёшь.

Чем шкаф отличается от открытой стойки и от серверного корпуса

Термины в каталогах пересекаются, и покупатели часто путают разные изделия. Разница касается защиты, глубины и назначения.

Открытая стойка дешевле и обеспечивает максимальный доступ к технике со всех сторон, но не защищает ни от пыли, ни от людей. Её ставят только в закрытых помещениях, куда посторонние не заходят.

Серверный шкаф отличается от телекоммуникационного глубиной и запасом прочности. Серверы длиннее коммутаторов, весят больше и греются сильнее, поэтому под них берут корпуса глубиной от 800 мм с перфорацией не менее 60 процентов площади дверей и с нагрузкой от 800 кг. Телекоммуникационные модели рассчитаны на сетевое оборудование, где нагрузка редко превышает 200 кг, а глубина техники укладывается в 400 мм.

Виды по способу установки

Настенные модели крепят к стене на кронштейны или на анкеры через заднюю панель. Высота таких корпусов начинается от 4 юнитов и обычно не превышает 18 юнитов, глубина укладывается в 600 мм. Часть моделей выпускают двухсекционными: задняя часть остаётся на стене вместе с кроссовым оборудованием, а передняя откидывается вбок вместе с активной техникой, что открывает доступ к разводке. Такое решение удобно в тесных помещениях, где подобраться к задней стенке невозможно.

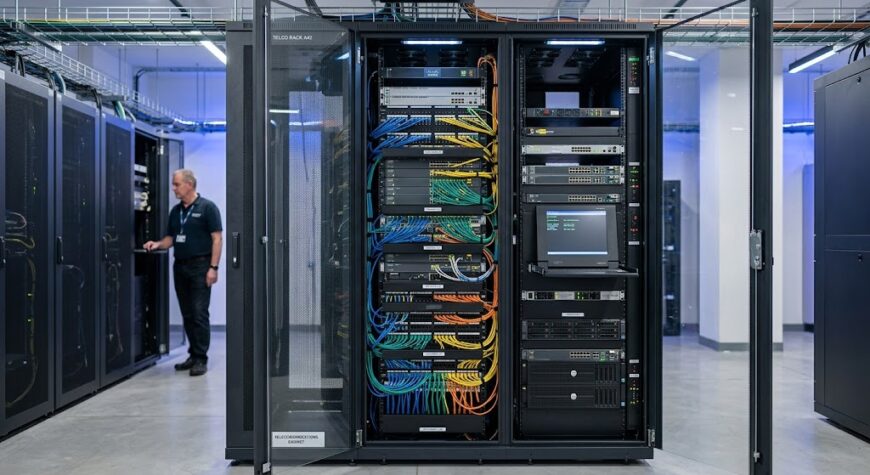

Напольные шкафы ставят на пол, иногда на фальшпол или на цоколь. Диапазон высот здесь от 12 до 47 юнитов, ширина 600 или 800 мм, глубина от 600 до 1200 мм. Расширенная до 800 мм ширина даёт боковые кабельные каналы, куда уходят жгуты патч-кордов, и это заметно упрощает жизнь при плотном монтаже.

Уличные и антивандальные конструкции отличаются толщиной металла, конструкцией замков и герметичностью. У них двойные стенки, козырёк над дверью, уплотнители по периметру, скрытые петли и антивандальные замки. Часто такие корпуса комплектуют термостатом, обогревателем и вентиляцией с фильтрами, чтобы оборудование работало и в мороз, и в жару. Их устанавливают на опорах связи, на фасадах, в подъездах жилых домов и на производственных площадках.

Отдельная категория, это компактные модели на 4–9 юнитов для небольших офисов, квартир и торговых точек. В них помещается роутер, коммутатор на 24 порта, патч-панель и небольшой источник бесперебойного питания. Для домашней сети или маленького магазина этого хватает с запасом.

Размеры и юниты: как считать правильно

Высота внутреннего пространства измеряется в юнитах. Один юнит равен 44,45 мм, обозначается буквой U и соответствует стандартной высоте одного устройства. Коммутатор на 24 порта обычно занимает 1U, патч-панель на 24 порта тоже 1U, кабельный органайзер 1U, источник бесперебойного питания от 1U до 3U в зависимости от мощности.

Расчёт ведут в четыре шага. Сначала складывают юниты всего оборудования, которое планируется установить сразу. Затем добавляют юниты на органайзеры, обычно по одному между каждой парой патч-панели и коммутатора. Потом закладывают место под блок розеток и вентиляцию. И наконец прибавляют запас на развитие, разумная величина составляет от 30 до 50 процентов от полученной суммы.

Простой пример. Две патч-панели по 1U, два коммутатора по 1U, три органайзера по 1U, источник бесперебойного питания на 2U и блок розеток на 1U дают 10U. С запасом в 40 процентов получается 14U, значит подходит настенный корпус на 15U или напольный на 18U. Если взять ровно 10U, через год добавить точку доступа или второй коммутатор будет некуда.

Ширина по стандарту составляет 19 дюймов для монтажной рамы, а внешние габариты равны 600 или 800 мм. Существуют и модели под 10 дюймов, они компактнее и рассчитаны на домашнее оборудование, но выбор техники для них ограничен.

Глубина корпуса: параметр, на котором чаще всего ошибаются

Глубину подбирают по самому длинному устройству с добавлением места под кабели сзади. Коммутаторам доступа хватает 400 мм, коммутаторам ядра требуется до 500 мм, серверы бывают длиной 750 мм и больше. К длине техники прибавляют минимум 100 мм на разъёмы, изгиб патч-кордов и кабельные вводы, а если сзади планируется блок розеток вертикального исполнения, то ещё 50 мм.

Практический ориентир выглядит так. Для сетевого оборудования офиса подойдёт глубина 600 мм. Для смешанной установки, где рядом стоят коммутаторы и один-два коротких сервера, берут 800 мм. Для полноценной серверной начинают с 1000 мм. Настенные модели глубиной 450 мм годятся только для патч-панелей и компактных коммутаторов, крупная техника в них не встанет.

Ошибка в меньшую сторону не лечится: устройство просто не закроется дверью или упрётся в заднюю стенку разъёмами. Ошибка в большую сторону обходится лишними сантиметрами в помещении и небольшой переплатой, что переносится гораздо легче.

Степень защиты, класс прочности и антивандальность

Степень защиты обозначают буквами IP и двумя цифрами. Первая цифра отвечает за пыль и посторонние предметы, вторая за воду. Для помещений достаточно IP20 или IP31, где корпус защищает от касания и от вертикально падающих капель. Для запылённых цехов берут IP54, для улицы IP55 и выше, для агрессивных условий IP65 и IP66.

Прочность определяется толщиной стали, конструкцией каркаса и типом замка. Обычные офисные модели изготавливают из стали толщиной 1,0–1,2 мм, антивандальные из стали 1,5–2,0 мм с рёбрами жёсткости. В защищённых версиях петли делают скрытыми, замки трёхточечными, а стеклянные вставки не ставят вовсе. Дополнительно применяют датчики вскрытия, которые передают сигнал в систему мониторинга.

Стоит учитывать и защиту от электромагнитных помех. В корпусах со сплошными стенками и качественным заземлением уровень наводок на витую пару заметно ниже, что важно рядом с силовым оборудованием и частотными преобразователями.

Материалы и качество изготовления

Основной материал, это холоднокатаная сталь с порошковой окраской. Стандартные цвета покрытия RAL 7035 (светло-серый) и RAL 9005 (чёрный). Порошковое покрытие держится лучше жидкой краски, не выгорает и переносит протирку. Для влажных помещений и улицы выбирают оцинкованную сталь или нержавеющую, а также усиленное антикоррозийное покрытие.

Каркас бывает сварным и разборным. Сварной жёстче и выдерживает большую нагрузку, разборный удобнее в транспортировке и проходит в узкие дверные проёмы, где собранный корпус не пронести. Для верхних этажей старых зданий с узкими лестницами разборный вариант часто оказывается единственно возможным.

Допустимая нагрузка указывается в характеристиках и варьируется от 100 кг у настенных моделей до 1500 кг у усиленных напольных. Считать нагрузку нужно по фактическому весу техники с учётом источников бесперебойного питания, которые из-за аккумуляторов весят больше всего остального вместе взятого. Аккумуляторные блоки всегда ставят в самый низ.

Качество изготовления проверяют по мелочам. Ровные швы, отсутствие заусенцев на кромках, плотное прилегание двери, свободный ход замка без люфта, аккуратная перфорация и одинаковый шаг монтажных отверстий по всей высоте профиля говорят о нормальном производстве. Кривые направляющие приводят к тому, что оборудование встаёт с перекосом, а винты приходится вкручивать с усилием.

Охлаждение и вентиляция

Тепло, это главный враг сетевого оборудования. Каждый ватт потреблённой электроэнергии превращается в тепло практически полностью, поэтому оценить нагрузку несложно: суммарная мощность техники и есть тепловыделение внутри корпуса. Комплект из двух коммутаторов, маршрутизатора и источника бесперебойного питания даёт от 200 до 500 Вт, и этот объём тепла нужно куда-то отводить.

Схемы охлаждения выстроены по нарастанию сложности.

• Пассивная вентиляция через перфорацию в дверях, крыше и основании. Работает при нагрузке до 200–300 Вт и при нормальной температуре в помещении.
• Вентиляторные модули в крышу, обычно от двух до шести вентиляторов производительностью 100–200 кубометров в час каждый. Универсальное решение для большинства офисных задач.
• Вентиляторные модули с термостатом, которые включаются при достижении заданной температуры и экономят ресурс подшипников.
• Фильтровентиляционные блоки на боковых стенках, где воздух проходит через сменный фильтр. Применяют в запылённых помещениях.
• Кондиционер или теплообменник для герметичных корпусов, где открытая вентиляция недопустима из-за пыли, влаги или требований по IP.

Направление потока задают снизу вверх, потому что нагретый воздух поднимается сам. Холодный воздух заходит через нижние вентиляционные решётки, проходит вдоль оборудования и выбрасывается наверху. Смешивать потоки нельзя: если горячий выхлоп попадает обратно на вход, температура растёт лавинообразно. Свободные юниты закрывают глухими панелями-заглушками именно для того, чтобы воздух шёл по расчётному маршруту, а не через пустые проёмы.

Для уличных конструкций к охлаждению добавляют обогрев. Термостат включает нагреватель при снижении температуры и вентиляцию при повышении, удерживая внутри диапазон, приемлемый для электроники. Без обогрева зимний конденсат оседает на платах и выводит технику из строя.

Питание, кабельная организация и заземление

Питание внутри корпуса подводят через блок розеток, который называют PDU. Простые модели представляют собой обычную колодку на 6–9 розеток высотой 1U с выключателем и защитой от перегрузки. Управляемые версии позволяют перезагружать отдельные розетки удалённо, что экономит выезды на объект, когда зависший коммутатор достаточно просто обесточить на несколько секунд.

Кабельную разводку организуют по простому правилу: питание отдельно, слаботочка отдельно. Силовые провода ведут по одной стороне корпуса, витую пару и оптику по другой. Пересечения делают под прямым углом, параллельные участки минимизируют. Такая схема снижает наводки и упрощает поиск нужного кабеля.

Между патч-панелью и коммутатором ставят горизонтальный органайзер, а лишнюю длину патч-кордов укладывают в него, а не сматывают в бухту. Бухта из витой пары работает как катушка индуктивности и портит сигнал на высоких скоростях. Правильнее подобрать патч-корды нужной длины изначально, благо шаг в каталогах идёт от 0,25 метра.

Заземление подключают к общей шине корпуса, а от неё отводят перемычки к каждой съёмной части: дверям, боковым стенкам, крыше. Многие производители комплектуют шкафы такими перемычками с завода, но проверить их наличие стоит при приёмке. Незаземлённая дверь становится источником неприятных сюрпризов при пробое.

Как выбрать: пошаговый порядок действий

1. Составьте список оборудования, которое будет установлено сразу, с указанием высоты в юнитах, глубины и веса каждого устройства.
2. Посчитайте сумму юнитов и добавьте запас от 30 до 50 процентов на развитие сети.
3. Определите глубину по самому длинному устройству плюс 100–150 мм на кабели и разъёмы.
4. Выберите способ установки: настенный вариант при высоте до 18U и весе до 60 кг, напольный во всех остальных случаях.
5. Оцените условия эксплуатации и подберите степень защиты, для чистого офиса подойдёт IP20, для цеха IP54, для улицы IP55 и выше.
6. Сложите мощность всей техники и подберите схему охлаждения под полученное тепловыделение.
7. Проверьте допустимую нагрузку корпуса, она должна превышать суммарный вес оборудования минимум на 30 процентов.
8. Добавьте в заказ аксессуары: полки, органайзеры, блок розеток, заглушки, комплект крепежа.
9. Уточните габариты в упаковке и сопоставьте их с шириной дверных проёмов и лифта на объекте.
10. Согласуйте место установки с электриками и убедитесь, что рядом есть розетка нужной мощности и точка заземления.

Монтаж и установка

Настенный корпус крепят на несущую стену анкерами через отверстия в задней панели. Гипсокартон без закладных для этой цели не подходит, потому что вес заполненного шкафа с источником бесперебойного питания легко доходит до 50 кг. Высоту установки выбирают так, чтобы верхний юнит находился не выше уровня глаз, иначе обслуживание превращается в работу со стремянки. Стандартная отметка нижнего края составляет от 1,2 до 1,5 метра от пола.

Напольный шкаф выставляют по уровню регулируемыми ножками. Перекос в пару градусов приводит к тому, что дверь начинает открываться сама или наоборот не закрывается. Вокруг корпуса оставляют проходы: спереди не менее 1 метра для открытой двери и работы с оборудованием, сзади от 0,6 метра, если предусмотрен доступ с задней стороны. Вплотную к стене ставят только модели с обслуживанием исключительно спереди.

Оборудование размещают по весу и по логике сигнала. Самое тяжёлое, то есть источники бесперебойного питания и аккумуляторные блоки, идёт вниз для устойчивости. Патч-панели ставят в верхней или средней части, коммутаторы рядом с ними, между ними органайзеры. Технику, требующую частого доступа, располагают на удобной высоте. Вводы кабеля организуют сверху при прокладке по потолку и снизу при разводке под фальшполом.

После монтажа проверяют три вещи: свободный ход двери, отсутствие натяжения кабелей при её открытии и температуру внутри корпуса под нагрузкой через час работы. Разница между температурой в помещении и внутри шкафа выше 10 градусов говорит о том, что вентиляции не хватает.

Обслуживание и типичные ошибки

Регулярное обслуживание сводится к нескольким операциям: очистка или замена фильтров раз в квартал, проверка работы вентиляторов, продувка перфорации от пыли, контроль затяжки крепежа и осмотр кабельной разводки. Раз в год имеет смысл проверить сопротивление заземления и состояние аккумуляторов источника бесперебойного питания.

Ошибки повторяются от объекта к объекту, и почти все они предсказуемы.

• Корпус подобран впритык по юнитам, и через полгода новое оборудование ставить некуда.
• Глубина рассчитана без учёта разъёмов и изгиба патч-кордов, дверь не закрывается.
• Пустые юниты оставлены открытыми, поток воздуха идёт мимо оборудования.
• Патч-корды смотаны в бухты внутри корпуса, скорость на длинных линках проседает.
• Тяжёлый источник бесперебойного питания установлен в верхней части, центр тяжести смещён, шкаф теряет устойчивость.
• Заземление подключено только к каркасу, съёмные панели остались без перемычек.
• Шкаф установлен вплотную к стене при наличии вентиляционных отверстий на задней панели.
• Маркировка кабелей отсутствует, и любая диагностика начинается с прозвонки.

Отдельно стоит сказать про документацию. Схема размещения оборудования, наклеенная с внутренней стороны двери, экономит часы работы при следующем обслуживании. Достаточно листа с указанием, что стоит в каждом юните и куда идут кабели с каждой патч-панели.

Что влияет на цену

Стоимость складывается из нескольких составляющих. Размер даёт основной вклад: чем больше металла, тем дороже изделие. Толщина стали и тип покрытия влияют на цену заметно, антивандальные версии из стали 2 мм с усиленными замками стоят в полтора-два раза дороже офисных аналогов такого же размера.

Степень защиты добавляет к цене уплотнители, конструкцию дверей, козырьки и герметичные вводы. Уличная модель с термостатом, обогревателем и фильтровентиляцией обходится существенно дороже комнатной при равной высоте. Комплектация тоже вносит свой вклад: полки, органайзеры, блоки розеток и вентиляторные модули в сумме дают заметную часть итогового чека.

Экономить разумно на аксессуарах, которые всегда можно докупить, и не стоит экономить на размере и толщине металла. Заменить впоследствии полку легко, а перебрать всю сеть в новый корпус из-за нехватки трёх юнитов, это работа на выходные с остановкой связи.

Ответы на частые вопросы

Сколько служит телекоммуникационный шкаф. При эксплуатации в помещении срок службы металлического корпуса с порошковым покрытием составляет 15–20 лет и более, ограничивают его обычно не износ, а моральное устаревание компоновки. Уличные модели служат меньше из-за коррозии и температурных циклов, ориентир составляет 10–15 лет.

Можно ли поставить сервер в телекоммуникационный шкаф. Можно, если хватает глубины, нагрузки и охлаждения. Короткие серверы длиной до 500 мм встают в корпус глубиной 800 мм. Для полноразмерных машин лучше брать серверную модель глубиной от 1000 мм с перфорированными дверями.

Нужна ли вентиляция для маленького шкафа на 6 юнитов. При суммарной мощности оборудования до 150 Вт и нормальной температуре в помещении хватает пассивной вентиляции через перфорацию. Если внутри стоит источник бесперебойного питания и корпус висит в тесной нише, вентиляторный модуль на два вентилятора всё же стоит поставить.

Чем отличается 19-дюймовый стандарт от 10-дюймового. Ширина монтажной рамы разная, и оборудование не взаимозаменяемо. Стандарт 19 дюймов является основным для профессиональной техники, 10 дюймов применяют в компактных домашних решениях, где важна экономия места.

Как понять, выдержит ли стена настенный корпус. Сложите вес пустого шкафа и всей планируемой техники, добавьте 20 процентов запаса и сравните с несущей способностью стены и крепежа. Бетон и полнотелый кирпич держат такую нагрузку без вопросов, пустотелые блоки и гипсокартон требуют закладных или отдельного каркаса.

Обязательно ли заземлять шкаф. Заземление обязательно по требованиям электробезопасности и заодно снижает уровень помех. Подключают его к шине корпуса, а все съёмные части соединяют с шиной гибкими перемычками.

Что делать, если оборудование не помещается по глубине. Вариантов три: передвинуть монтажные направляющие назад, если конструкция это позволяет, снять заднюю дверь при отсутствии требований по защите, либо заменить корпус на более глубокий. Первый способ обычно даёт выигрыш в 50–100 мм и решает проблему в половине случаев.

Стоит ли брать шкаф с запасом на вырост. Стоит, потому что разница в цене между 12U и 18U невелика, а перенос сети в новый корпус занимает несколько часов простоя. Запас в 30–50 процентов свободных юнитов считается нормой при проектировании.
